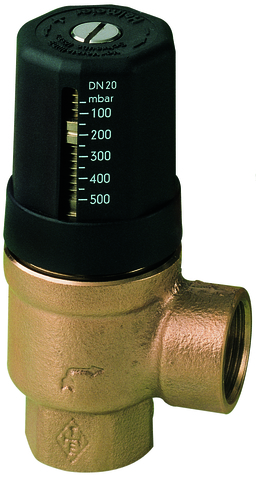

HEIMEIER Přepouštěcí ventil 3/4" (DN 20) Hydrolux, vnitřní

HEIMEIER Přepouštěcí ventil 3/4" (DN 20) Hydrolux, vnitřní

Doporučit Dotázat se
Výrobce Heimeier
Kód výrobce: 5501-03.000
Dostupnost: Na dotaz
2 402 Kč vč. DPH
3 202 Kč
ks

Popis zboží

Přepouštěcí ventil s přímým nastavením tlaku na stupniciHydrolux je proporcionální přepouštěcí ventil pracující s malou hysterezí.

Použití:

Otopné a chladicí soustavy

Funkce:

Proporcionální přepouštěcí ventil
Plynule nastavitelná hodnota tlakové diference (Δp)

Rozměry:

DN 20-32

Tlaková třída:

PN 16

Rozsah nastavení:

50 až 500 mbar (5 až 50 kPa, 0,5 až 5 m v. sl.).
Z výroby je ventil nastaven a cejchován na hodnotu 200 mbar (20 kPa, 2 m v. sl.).





Doporučený max. průtok (V):

DN 20: 2,0 m3/h
DN 25: 3,5 m3/h
DN 32: 7,0 m3/h





Max. tepelný výkon (Q):

při Δt 20 K / 10 K
DN 20: 46,5 / 23,3 kW
DN 25: 81,4 / 40,7 kW
DN 32: 162,8 / 81,4 kW





Teploty:

Max. pracovní teplota: 120°C
Min. pracovní teplota: -10°C





Materiál:

Těleso ventilu: Koroziodolný bronz
O-kroužky: EPDM
Kuželka ventilu: EPDM
Pružina: Nerez
Ventilová vložka: Mosaz
Dřík: Mosaz
Ruční hlavice: PA6.6 GF30





Připojení potrubí:

Připojení na přívodní potrubí vnitřním závitem, na zpátečku vnitřním závitem nebo šroubením s plochým těsněním.
Závity odpovídají DIN 2999.
